三分钟带你了解单边螺栓的操作步骤

单边螺栓(one-side bolt)可以实现单侧安装、单侧拧紧功能,因而不需要额外加工安装孔,能在不破坏钢管其他部位的前提下,完成螺栓连接,既能规避国内螺栓所产生的问题,又能使焊接量尽可能减少,从而节省施工量和人工费,具有现场施工简单方便、焊接量极小的特点。同时,在一定条件下其力学性能可以做到与传统高强度螺栓相媲美,非常适合应用于钢管结构的连接中。现有单边螺栓最大尺寸可达M39,适用于结构工程领域,具有很大的应用前景。

一、部件组成

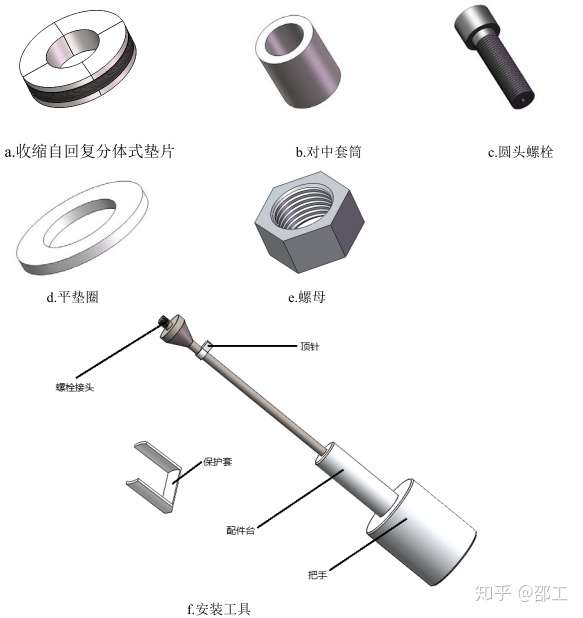

该单边螺栓紧固件由变形收缩自回复分体式垫片、对中套筒、圆头螺栓、平垫圈、螺母以及安装工具组成。

二、安装准备

开始作业前,将安装组件从下到上的顺序依次放入安装工具中。如下图所示:

(注意:分体垫片有台阶一端朝下;)

三、安装操作

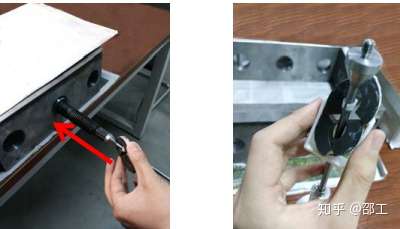

1、将自回复垫片斜放至顶针处,用手捏相对的两个变形点使其变形。

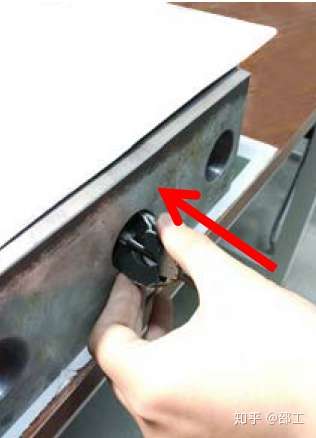

2、将螺栓头连同分体式垫片插入安装孔中,直至变形点进入安装孔后松手。注意:箭头为推入方向。

(注意:若安装孔内壁较为粗糙、两孔有一定错位,可使用保护套辅助安装。)

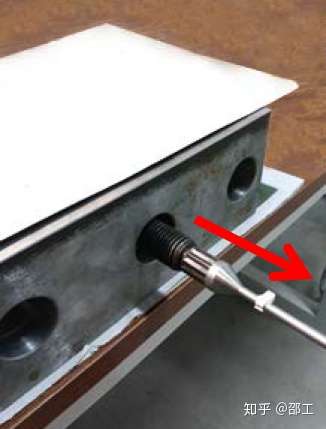

3、待变形自回复分体式垫片完全进入另外一侧后,缓慢会拉安装工具,使螺栓顶在变形收缩自回复分体式垫片。

注意:箭头为回拉方向。

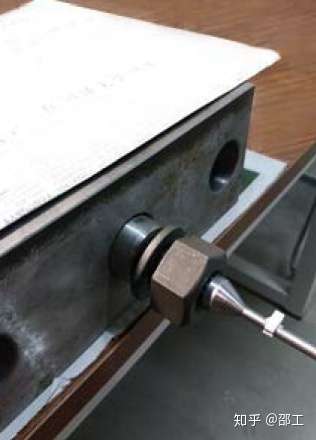

4、依次推入对中套筒、平垫圈,最后拧紧螺母,撤下安装工具。

这样,就安装完成了!

    、


原文转载自: https://zhuanlan.zhihu.com/p/36638898
